使用 Kubernetes Device Plugins 和 RuntimeClass 在 Ingress 控制器中實現硬體加速的 SSL/TLS 終止

作者：Mikko Ylinen (Intel) |

摘要

Kubernetes Ingress 是一種將叢集服務連線到叢集外部世界的方式。為了正確地將流量路由到服務後端，叢集需要一個 Ingress 控制器。Ingress 控制器負責根據 Ingress API 物件的 S資訊為後端設定正確的目的地。實際流量透過代理伺服器路由，代理伺服器負責負載均衡和 SSL/TLS 終止（下文“SSL”指 SSL 或 TLS）。由於涉及加密操作，SSL 終止是 CPU 密集型操作。為了將一些 CPU 密集型工作從 CPU 中解除安裝，基於 OpenSSL 的代理伺服器可以利用 OpenSSL Engine API 和專用加密硬體。這可以釋放 CPU 週期用於其他任務，並提高代理伺服器的整體吞吐量。

在這篇博文中，我們將展示如何使用最近建立的一些 Kubernetes 構建塊（裝置外掛框架和 RuntimeClass）輕鬆地為執行 Ingress 控制器代理的容器提供硬體加速加密。最後，將給出一個使用 HAProxy 기반 Ingress 控制器並使用 Intel® QuickAssist Technology 卡進行加速的參考設定。

關於代理、OpenSSL Engine 和加密硬體

代理伺服器在 Kubernetes Ingress Controller 功能中扮演著至關重要的角色。它根據 Ingress 物件的路由將流量代理到後端。在繁重的流量負載下，效能變得至關重要，特別是當代理涉及 CPU 密集型操作（如 SSL 加密）時。

OpenSSL 專案提供了廣泛採用的庫來實現 SSL 協議。在 Kubernetes Ingress 控制器常用的代理伺服器中，Nginx 和 HAProxy 使用 OpenSSL。CNCF 畢業的 Envoy 代理使用 BoringSSL，但社群似乎對將 OpenSSL 作為其替代方案感興趣，詳見此處。

OpenSSL SSL 協議庫依賴於實現加密功能的 libcrypto。OpenSSL 提供了一個 ENGINE 概念（首次在 0.9.6 版本中引入）已經有一段時間了，它允許將這些加密操作解除安裝到專用加密加速硬體。後來，一個特殊的 *動態* ENGINE 使加密硬體的特定部分可以在獨立的可載入模組中實現，該模組可以在 OpenSSL 程式碼庫之外開發並單獨分發。從應用程式的角度來看，這也是理想的，因為它們不需要知道如何使用硬體的細節，並且當硬體可用時，硬體特定的模組可以被載入/使用。

正如所討論的，基於硬體的加密可以極大地提高雲應用程式的效能，因為它在 SSL 操作中實現了硬體加速處理，並且還可以提供其他加密服務，如金鑰/隨機數生成。雲可以使用動態 ENGINE 輕鬆提供硬體，並且存在多個可載入模組實現，例如 CloudHSM、IBMCA 或 QAT Engine。

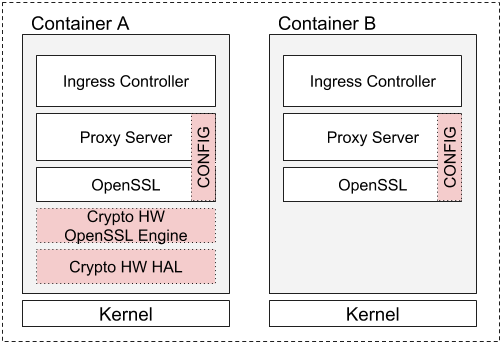

對於雲部署，理想的情況是將這些模組作為容器工作負載的一部分進行交付。工作負載將在提供模組所需底層硬體的節點上進行排程。另一方面，無論加密加速硬體是否可用，工作負載都應以相同的方式執行，無需修改程式碼。OpenSSL 動態引擎實現了這一點。下圖 1 使用典型的 Ingress Controller 容器作為示例說明了這兩種情況。紅色框表示啟用加密硬體引擎的容器與“標準”容器之間的差異。值得指出的是，所顯示的配置更改不一定需要另一個版本的容器，因為配置可以透過 ConfigMaps 等方式進行管理。

Figure 1. Examples of Ingress controller containers

圖 1. Ingress 控制器容器示例

硬體資源和隔離

為了部署具有硬體依賴性的工作負載，Kubernetes 提供了出色的擴充套件和可配置機制。讓我們更深入地瞭解 Kubernetes 裝置外掛框架（1.14 中的 Beta 版）和 RuntimeClass（1.14 中的 Beta 版），並瞭解如何利用它們將加密硬體暴露給工作負載。

裝置外掛框架最初在 Kubernetes 1.8 中引入，它為硬體供應商提供了一種將節點硬體資源註冊和分配給 Kubelet 的方式。外掛實現硬體特定的初始化邏輯和資源管理。Pod 可以在其 PodSpec 中請求硬體資源，這也可以保證 Pod 在能夠提供這些資源的節點上進行排程。

容器的裝置資源分配並非易事。對於處理安全性的應用程式來說，硬體級別隔離至關重要。基於 PCIe 的加密加速裝置功能可以透過 I/O 記憶體管理單元 (IOMMU) 實現 IO 硬體虛擬化，從而提供隔離：裝置所屬的 *IOMMU 組* 為工作負載提供隔離資源（假設加密卡不與其他裝置共享 IOMMU 組）。如果 PCIe 裝置支援單根 I/O 虛擬化 (SR-IOV) 規範，則可以進一步增加隔離資源的數量。SR-IOV 允許 PCIe 裝置進一步拆分為 *虛擬功能* (VF)，這些虛擬功能源自 *物理功能* (PF) 裝置，並且每個功能都屬於自己的 IOMMU 組。為了將這些 IOMMU 隔離的裝置功能暴露給使用者空間和容器，主機核心應將它們繫結到特定的裝置驅動程式。在 Linux 中，此驅動程式是 vfio-pci，它透過使用者空間中的字元裝置使每個裝置可用。核心 vfio-pci 驅動程式使用一種稱為 *PCI 直通* 的機制，為使用者空間應用程式提供對 PCIe 裝置和功能的直接、IOMMU 支援的訪問。該介面可以被使用者空間框架（例如資料平面開發套件 (DPDK)）利用。此外，虛擬機器 (VM) 管理程式可以將這些使用者空間裝置節點提供給 VM，並將它們作為 PCI 裝置暴露給來賓核心。假設來賓核心提供支援，VM 可以獲得接近原生效能的直接訪問底層主機裝置。

為了向 Kubernetes 宣傳這些裝置資源，我們可以有一個簡單的 Kubernetes 裝置外掛，它執行初始化（即繫結），呼叫 kubelet 的 `Registration` gRPC 服務，並實現 kubelet 呼叫以在 Pod 建立時 `Allocate` 資源等的 DevicePlugin gRPC 服務。

裝置分配與 Pod 部署

此時，您可能會問容器可以使用 VFIO 裝置節點做什麼？答案將在我們快速瞭解 Kubernetes RuntimeClass 之後揭曉。

Kubernetes RuntimeClass 的建立旨在更好地控制和配置叢集中各種 *執行時* （早期的部落格文章詳細介紹了其需求、狀態和路線圖）。本質上，RuntimeClass 為叢集使用者提供了更好的工具來選擇和使用最適合 Pod 用例的執行時。

OCI 相容的 Kata 容器執行時為工作負載提供硬體虛擬化隔離層。除了工作負載隔離之外，Kata 容器虛擬機器還有一個額外的優勢，即裝置外掛 `Allocate` 的 VFIO 裝置可以作為硬體隔離裝置直通給容器。唯一的要求是 Kata 容器核心必須啟用暴露裝置的驅動程式。

這就是為容器工作負載啟用硬體加速加密所需要的一切。總結如下：

  1. 叢集需要一個裝置外掛，執行在提供硬體的節點上
  2. 裝置外掛使用 VFIO 驅動程式將硬體暴露給使用者空間
  3. Pod 在 PodSpec 中請求裝置資源和 Kata Containers 作為 RuntimeClass
  4. 容器包含硬體適配庫和 OpenSSL 引擎模組

圖 2 顯示了使用前面示例中容器 A 的整體設定。

Figure 2. Deployment overview

圖 2. 部署概覽

參考設定

最後，我們描述了構建圖 2 中功能設定所需的構建塊和步驟，該設定使用 Intel® QuickAssist Technology (QAT) PCIe 裝置在 Ingress 控制器中實現硬體加速 SSL 終止。需要注意的是，用例不僅限於 Ingress 控制器，任何基於 OpenSSL 的工作負載都可以加速。

叢集配置

  • Kubernetes 1.14（已啟用 `RuntimeClass` 和 `DevicePlugin` 特性門控（在 1.14 中均為 `true`））
  • RuntimeClass 就緒執行時和 Kata 容器已配置

主機配置

  • 已安裝 QAT 裝置驅動程式版本，用於主機核心和 Kata 容器核心（或作為可載入模組安裝在根檔案系統上）
  • QAT 裝置外掛 DaemonSet 已部署

Ingress 控制器配置和部署

  • HAproxy-ingress Ingress 控制器在一個修改過的容器中，該容器具有
    • QAT 硬體 HAL 使用者空間庫（Intel® QAT 軟體版本的一部分）和
    • 內建的 OpenSSL QAT 引擎
  • Haproxy-ingress ConfigMap 用於啟用 QAT 引擎使用
    • ssl-engine=”qat”
    • ssl-mode-async=true
  • Haproxy-ingress 部署 `yaml` 檔案用於
    • 請求 `qat.intel.com: n` 資源
    • 請求 `runtimeClassName: kata-containers` （名稱值取決於叢集配置）
  • （容器中為每個請求的裝置資源提供已配置 OpenSSL 引擎的 QAT 裝置配置檔案）

一旦構建塊可用，可以透過遵循 TLS 終止示例步驟來測試硬體加速的 SSL/TLS。為了驗證硬體是否被使用，您可以檢查主機上的 `/sys/kernel/debug/*/fw_counters` 檔案，因為它們會透過 Intel® QAT 韌體進行更新。

使用 Haproxy-ingress 和 HAProxy 是因為 HAProxy 可以直接配置為使用 OpenSSL 引擎，只需使用 `ssl-engine [algo ALGOs]` 配置標誌，而無需修改全域性 openssl 配置檔案。此外，HAProxy 可以使用非同步呼叫（透過 `ssl-mode-async`）解除安裝已配置的演算法，以進一步提高效能。

行動呼籲

在這篇博文中，我們展示瞭如何使用 Kubernetes 裝置外掛和 RuntimeClass 為 Pod 中的應用程式提供隔離的硬體訪問，以將加密操作解除安裝到硬體加速器。硬體加速器可用於加速加密操作，併為其他任務節省 CPU 週期。我們使用 HAProxy 演示了該設定，HAProxy 已經支援使用 OpenSSL 進行非同步加密解除安裝。

我們團隊的下一步工作是為 Envoy 重複同樣的操作（使用基於 OpenSSL 的 TLS 傳輸套接字作為擴充套件）。此外，我們正在努力增強 Envoy，使其能夠將 BoringSSL 非同步私鑰操作解除安裝到加密加速硬體。歡迎任何評審反饋或幫助！

當將加密處理解除安裝到專用加速器時，您的加密應用程式可以為其他任務節省多少 CPU 週期？
